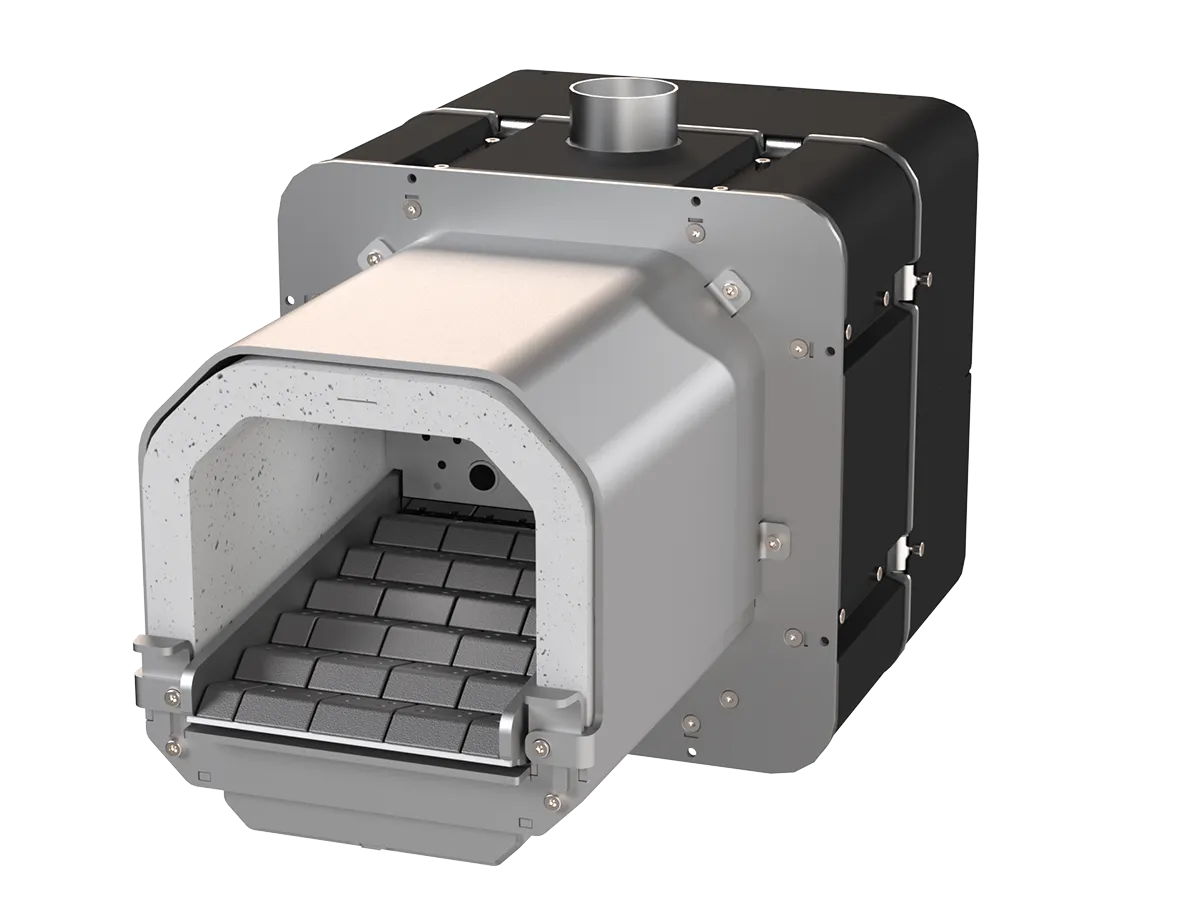

QUEMADOR ECOS 50kW

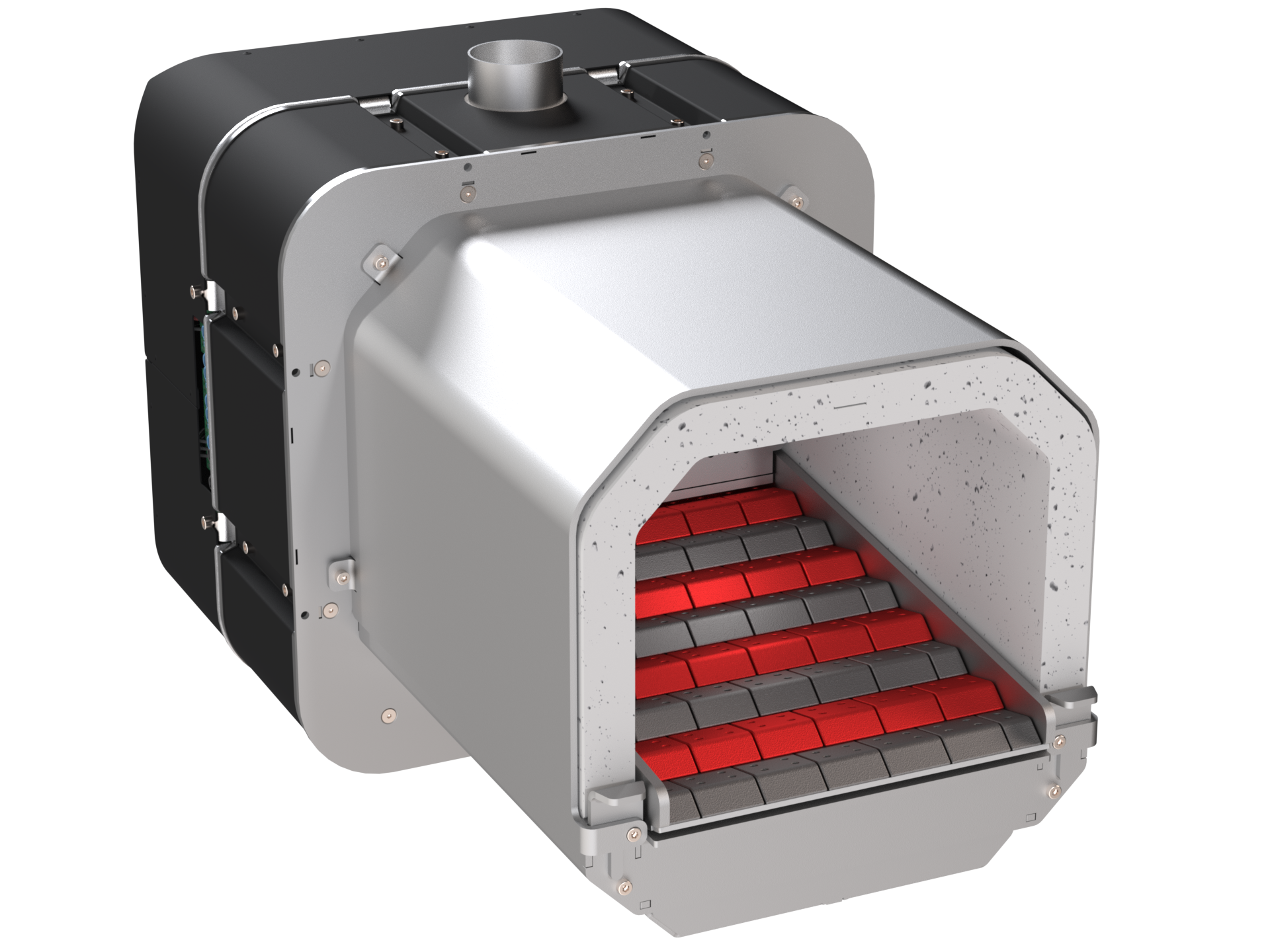

Quemador de pellets con parrilla escalonada con InCroX® y sistema Easy Clean-Out System. La parrilla escalonada refractaria garantiza una eliminación eficaz de las cenizas y condiciones de combustión estables. El mantenimiento muy sencillo de la cámara de combustión reduce el tiempo de servicio estacional. Para calderas de Clase 5 Ecodesign, rendimiento de hasta 99%.
Rango de potencia
de 15 a 50 kW

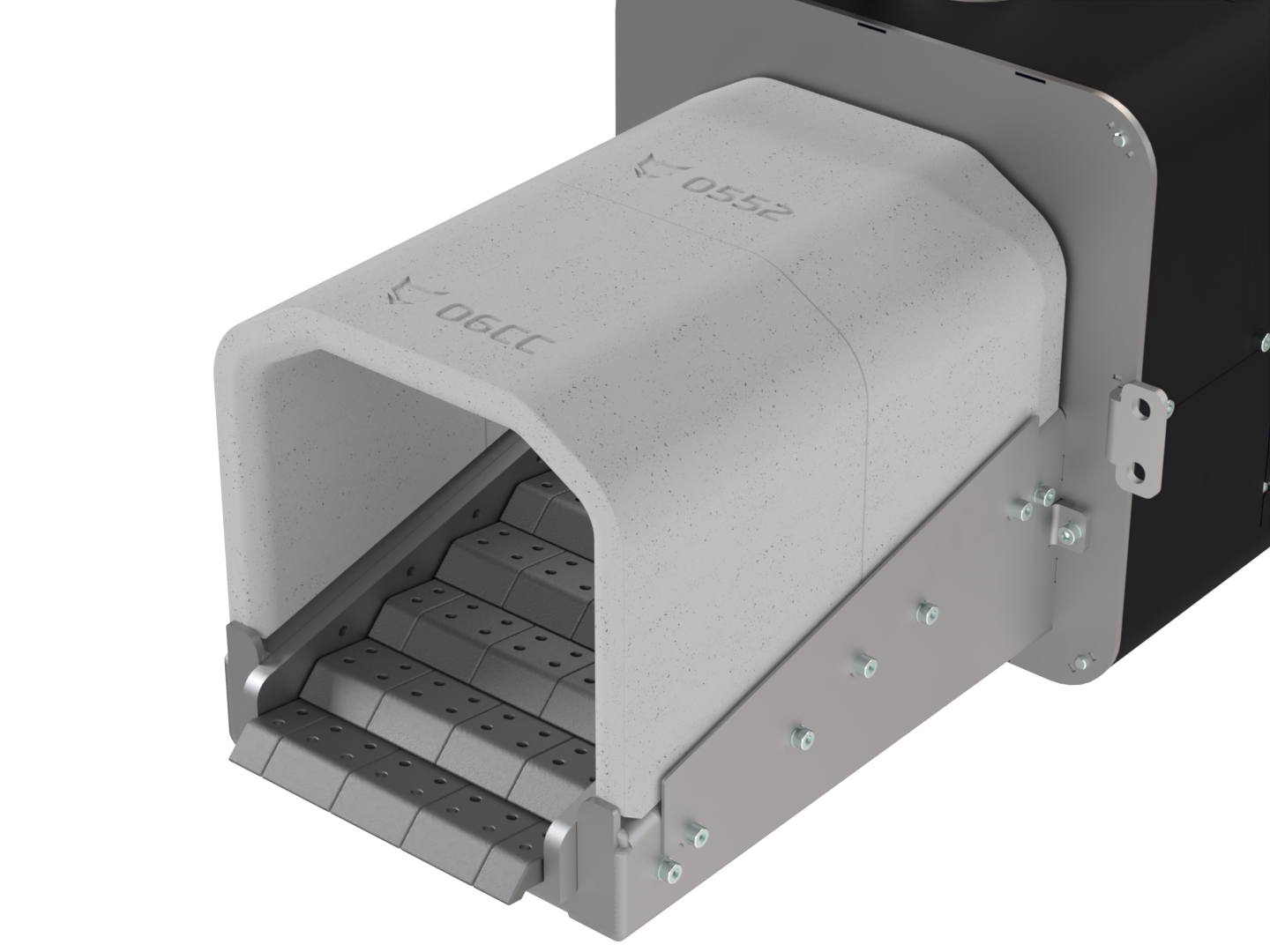

Cámara de combustión

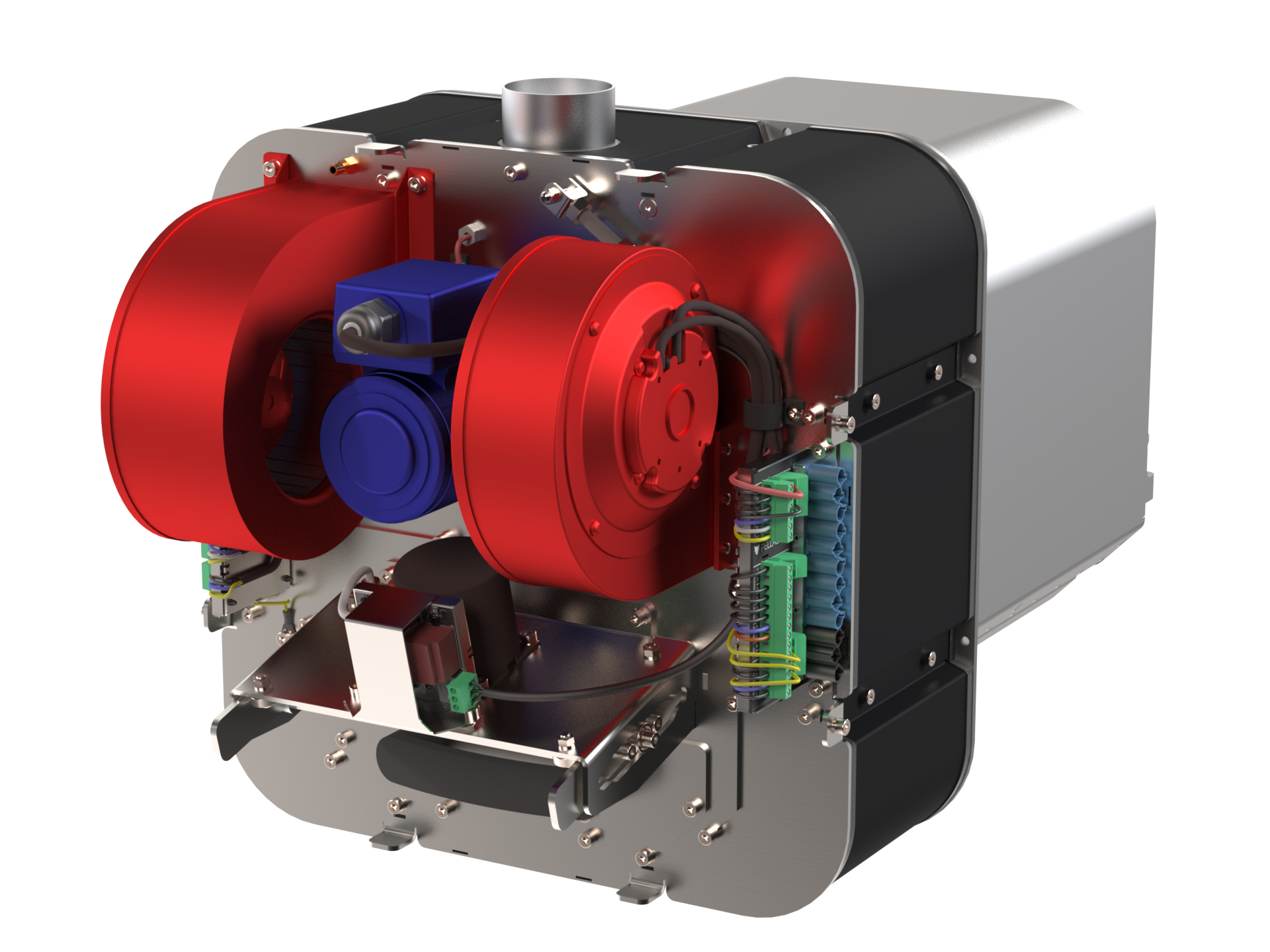

Aire y combustible

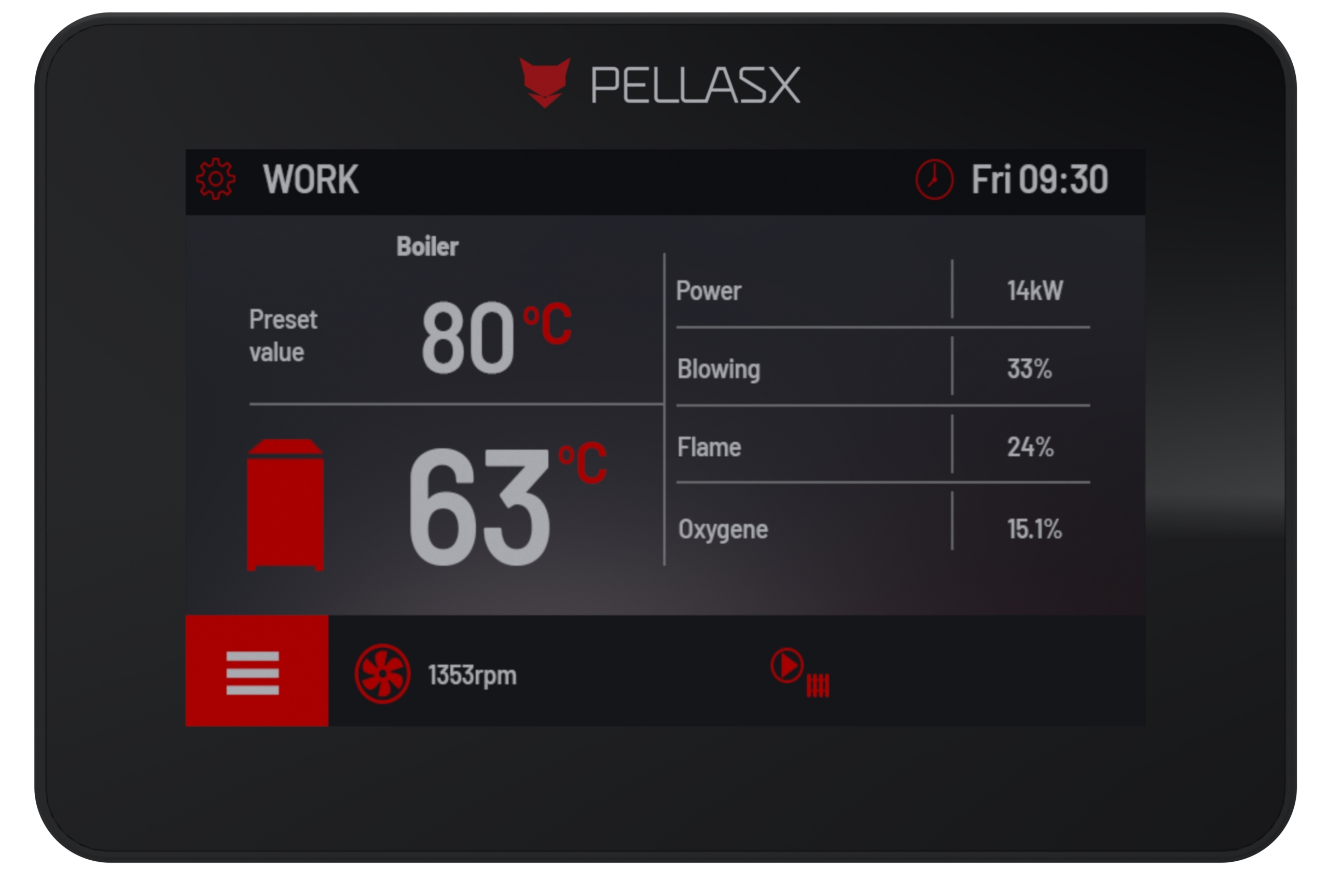

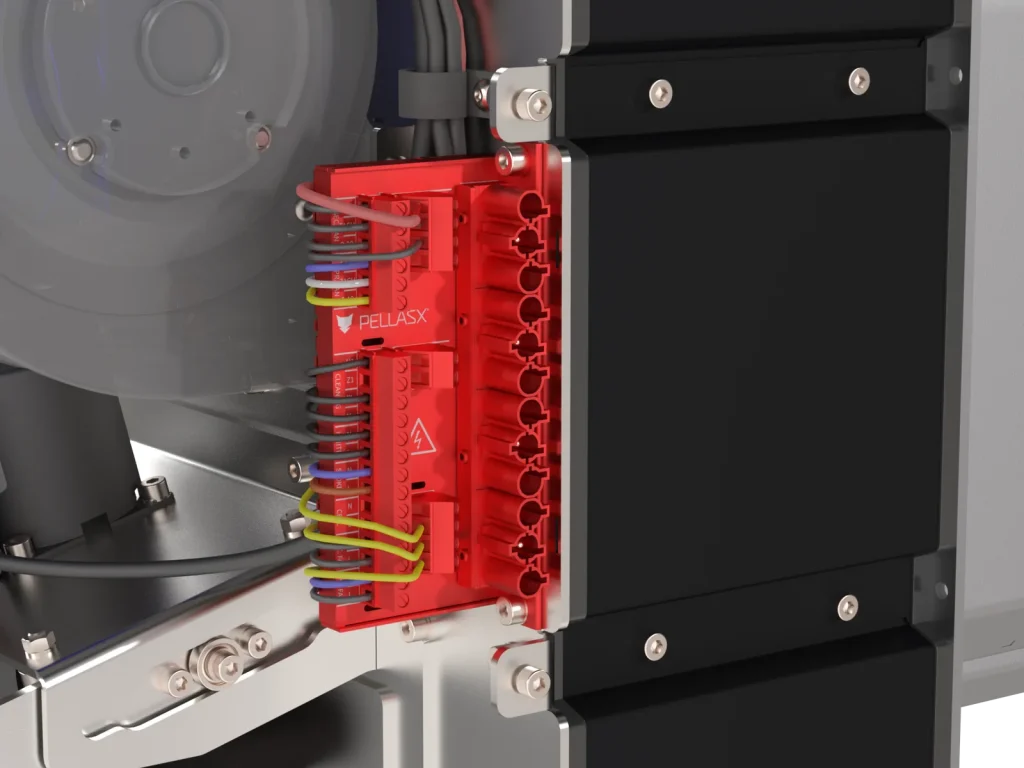

Electrónica y control
Seguridad

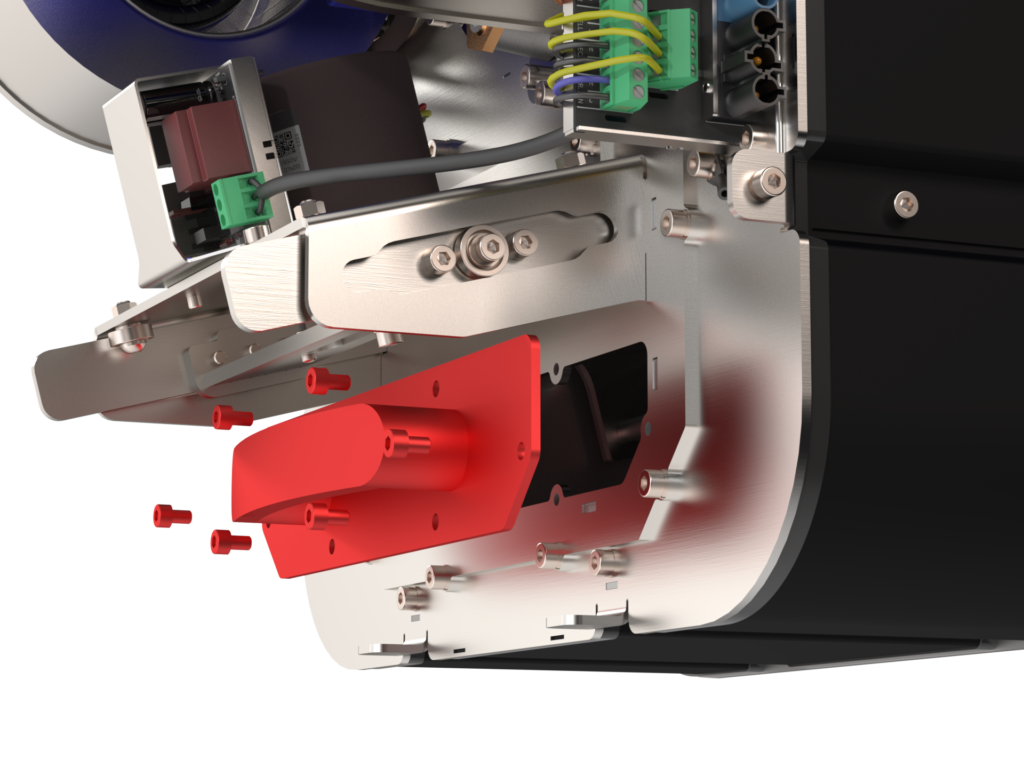

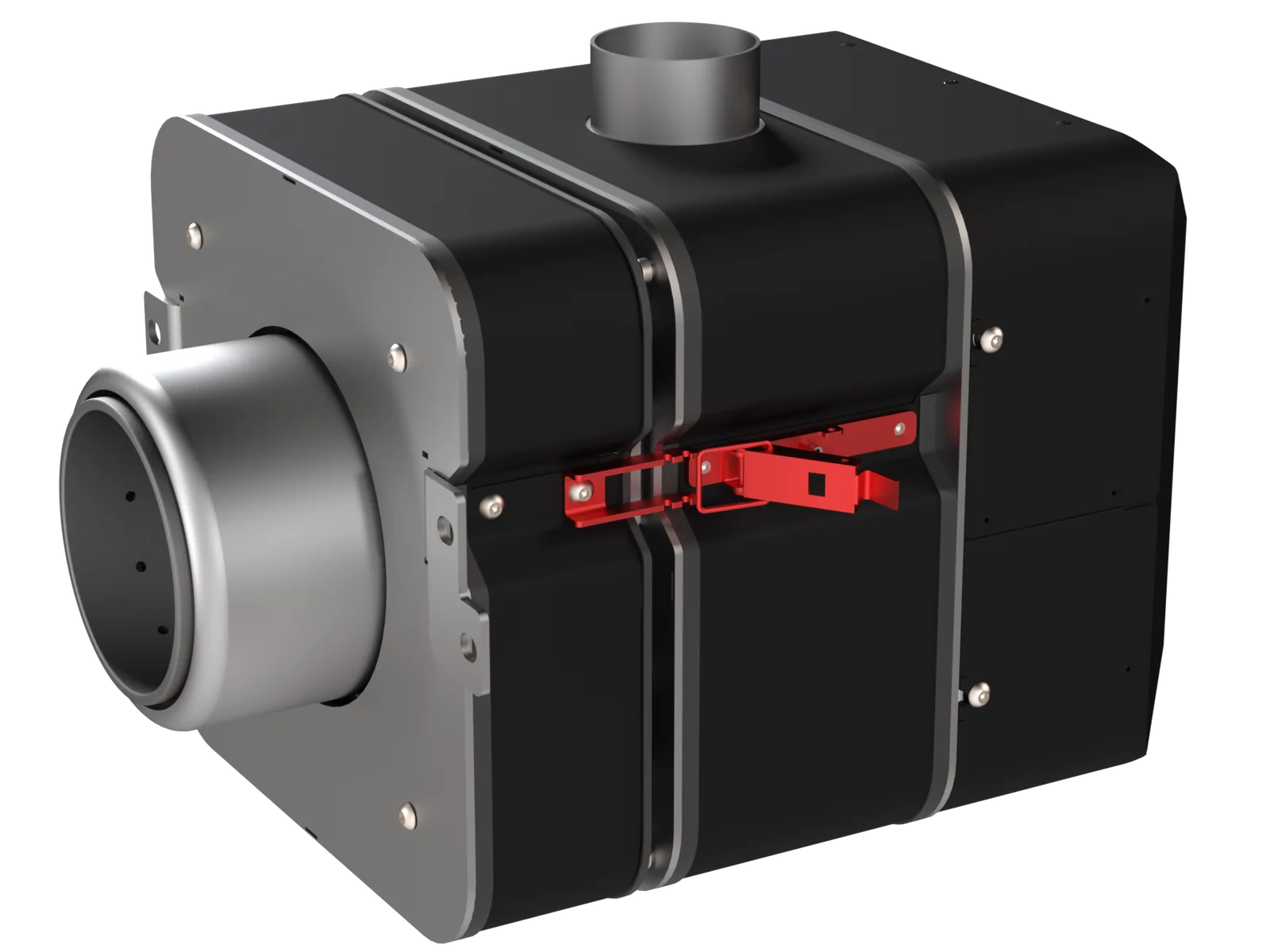

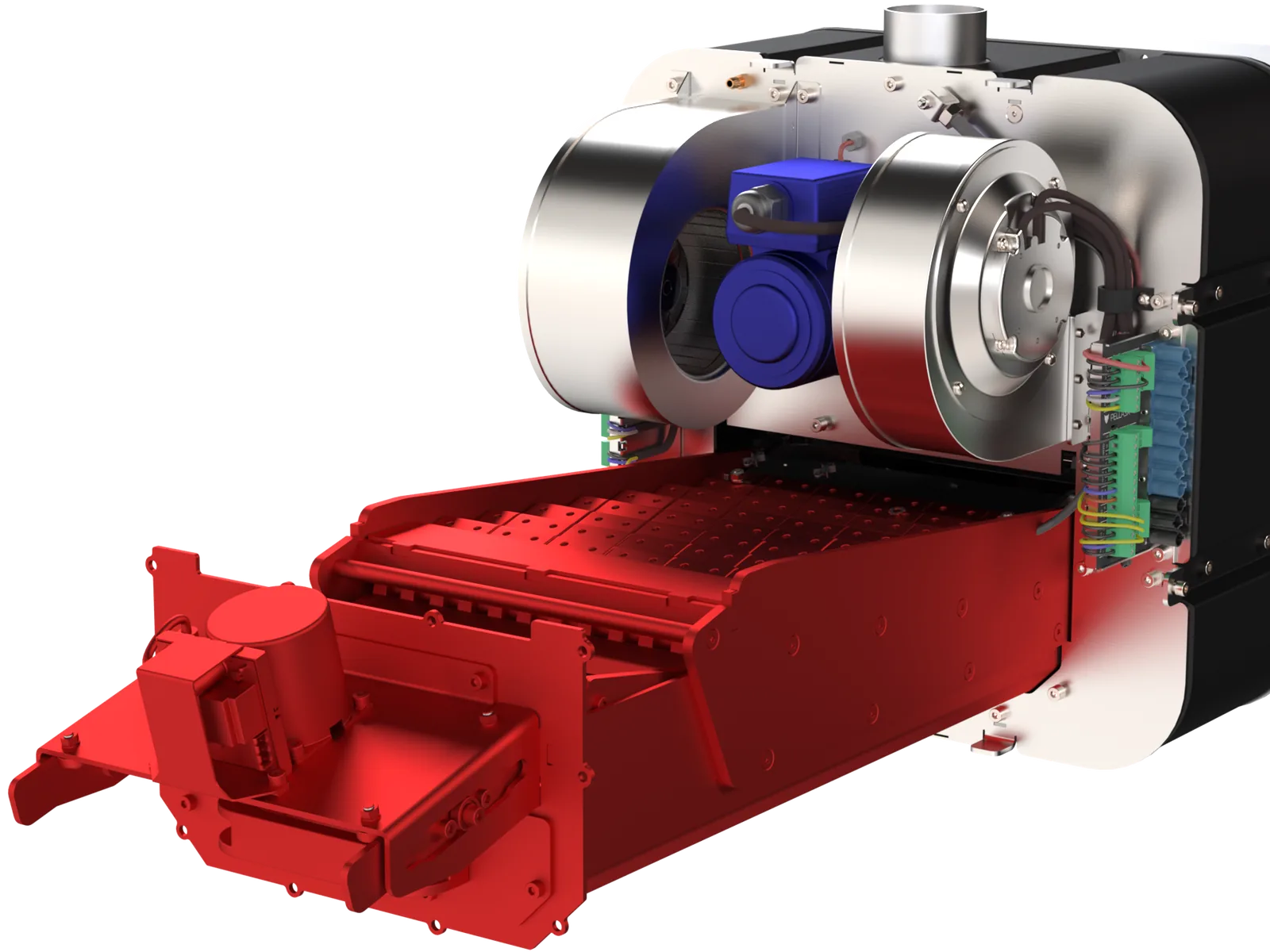

Montaje y mantenimiento
Especificaciones
Especificaciones
| Potencia mínima | 15 kW |
|---|---|
| Potencia máxima | 50 kW |
| Eficiencia de combustión | hasta 99% |
| Clase Ecodesign | Class 5 |
| Combustibles compatibles | pellet de madera de 6-8 mm de grosor, pellet de baja calidad 6-8 mm |
| Consumo máx. de combustible | 11.46 kg/h |
| Peso del quemador | 48 kg |
| Ventana de montaje | □ 260 mm |
| Profundidad mín. de cámara | ≥650 mm |
| Depresión en la cámara | 25 Pa |
| Consumo eléctrico — trabajo | 109 W |
| Consumo eléctrico — encendido | 409 W |
| Longitud del alimentador externo | 2.0 – 5.0 m |
| Alimentación | 230 V AC / 50 Hz |

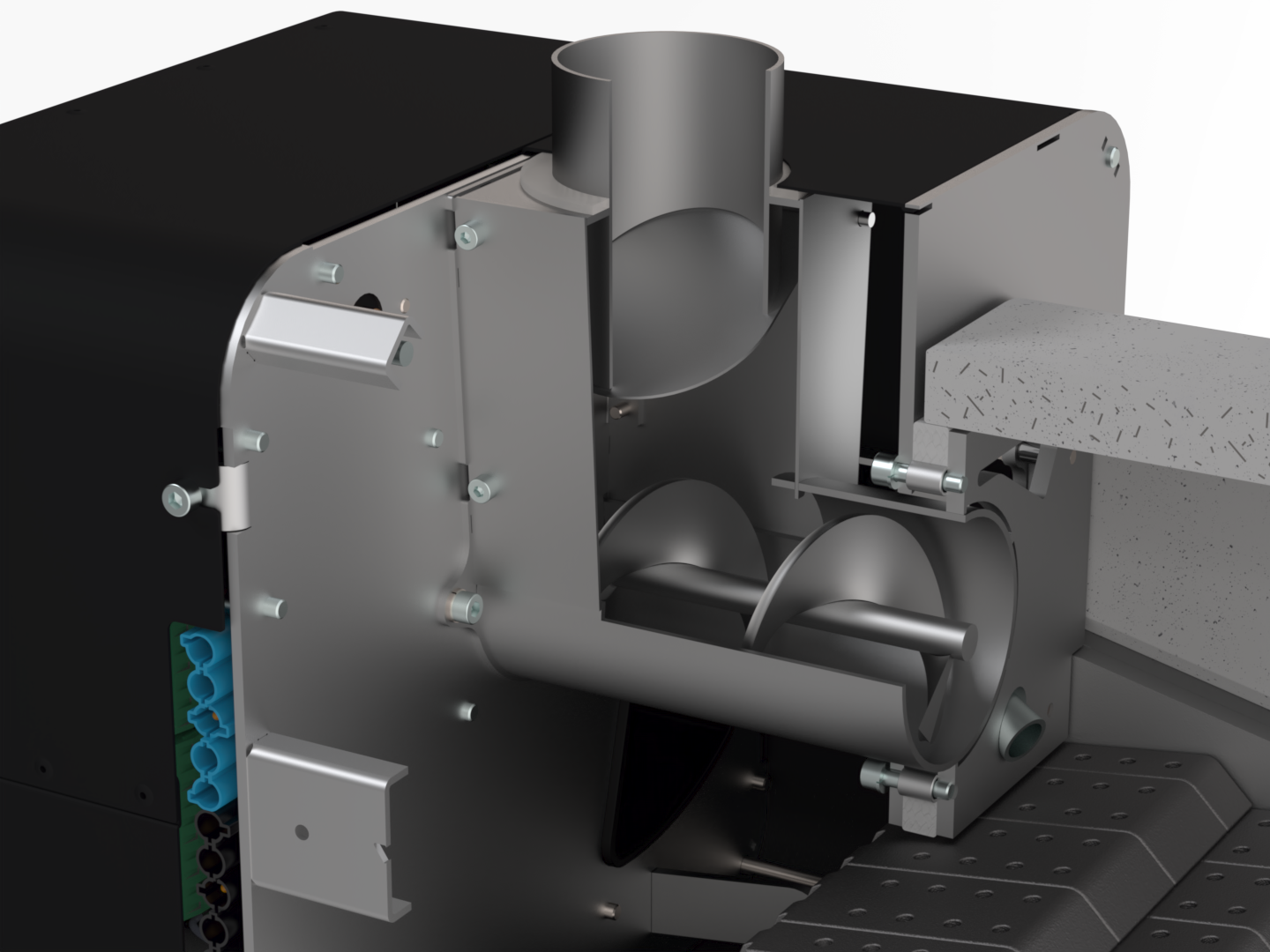

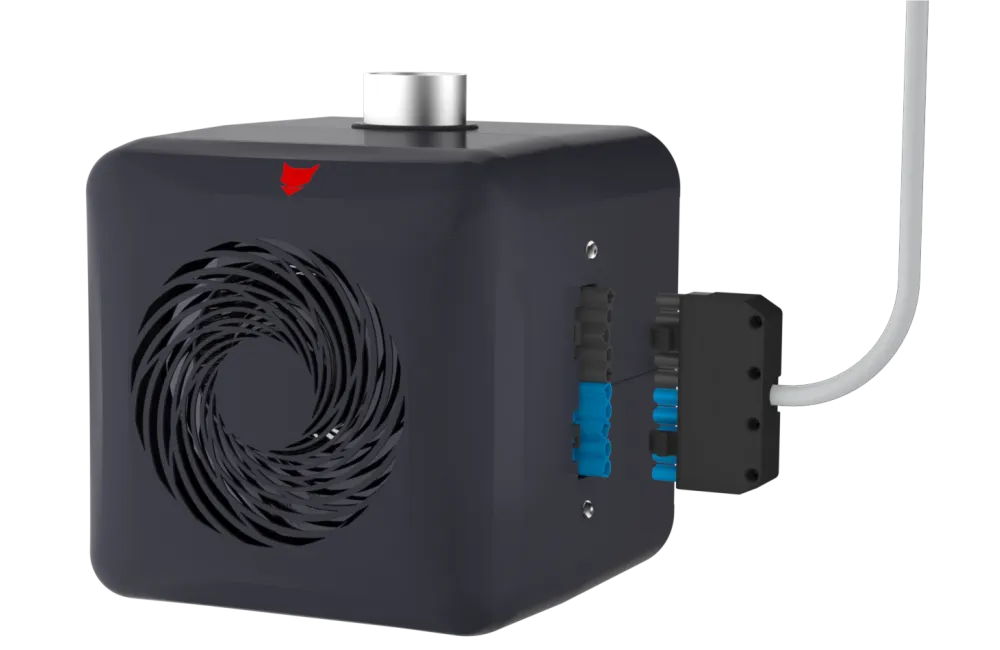

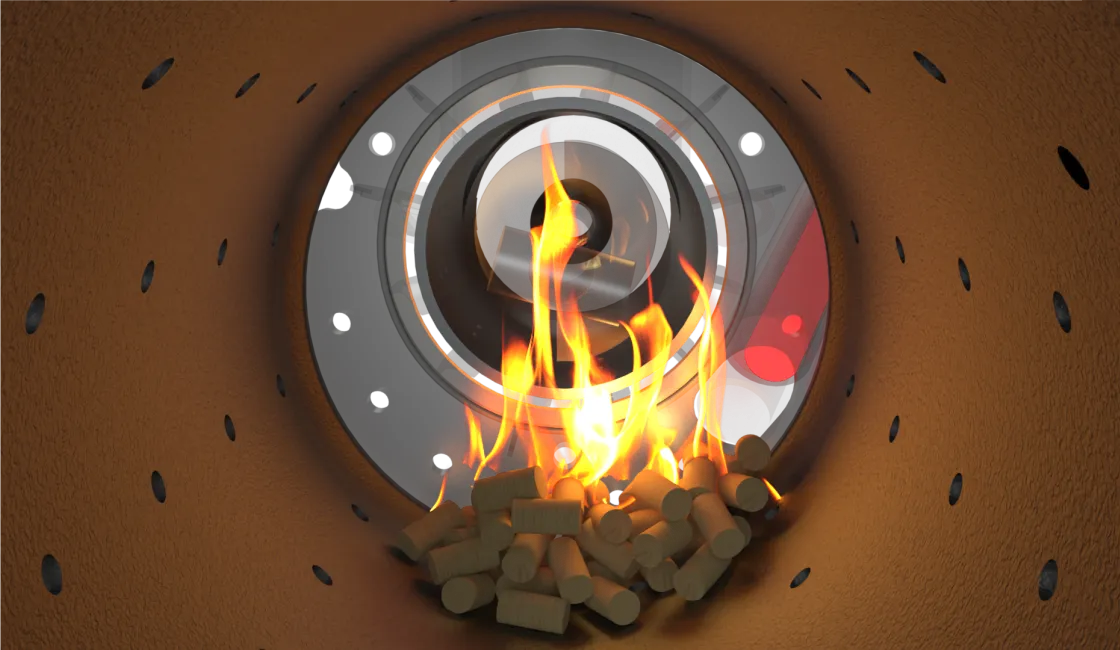

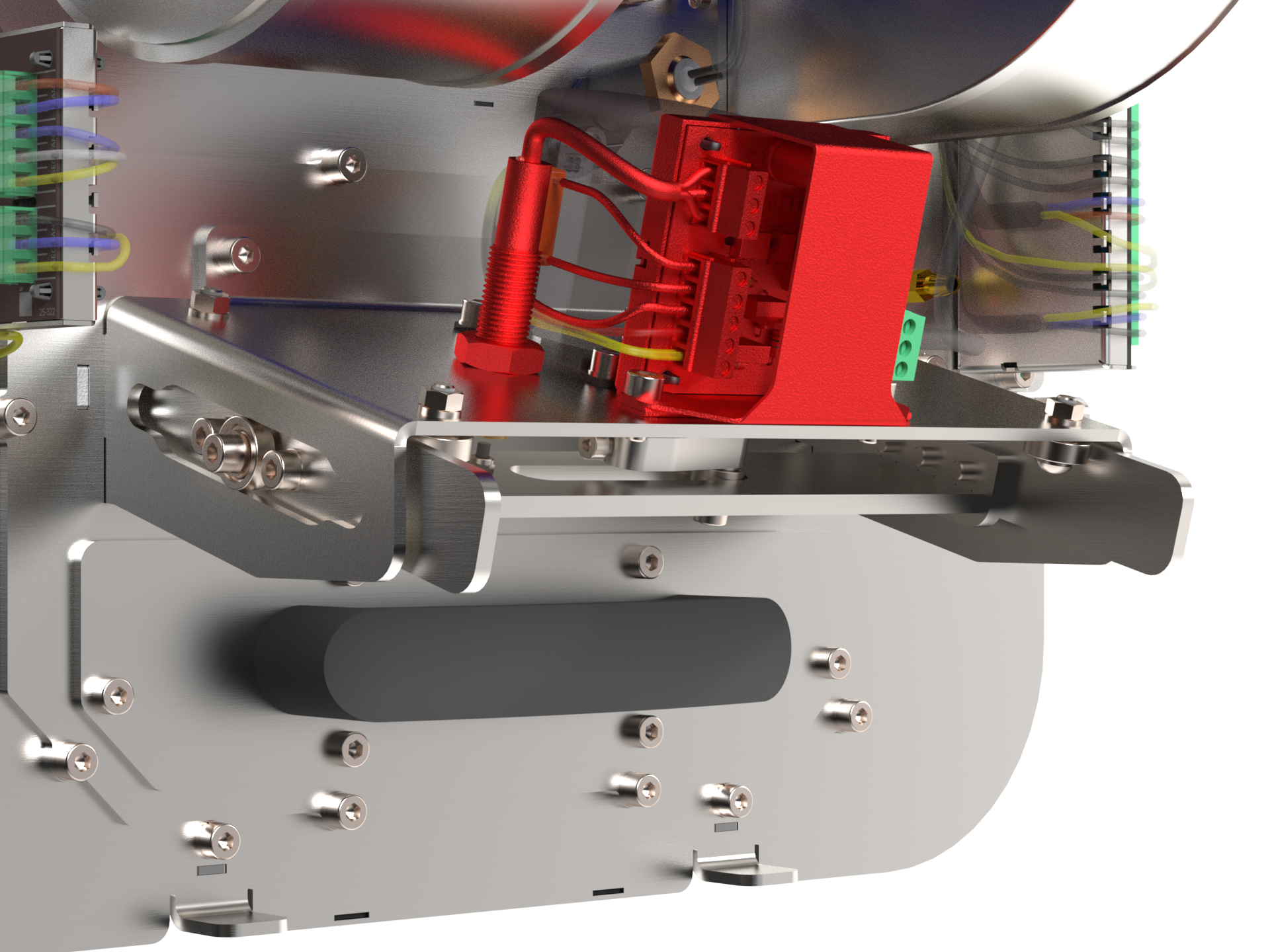

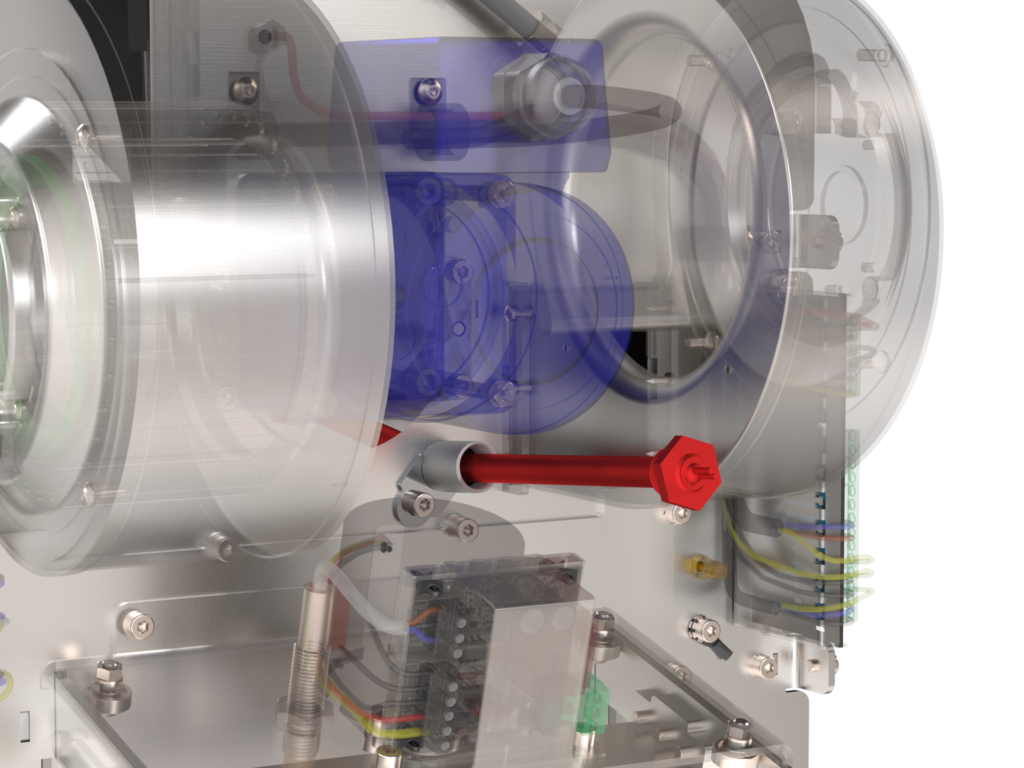

| Tecnologías | Sistema de Combustión Presurizada, InCroX®, Easy Clean-Out System, Ventilador EC, X.Board System, Sistema X.Gnite, Controlador S.Control, Sistema de montaje rápido, Multistage Grate System, Control de la posición de la parrilla, Limpieza sin desmontaje, X.Plug System, Sistema de Cambio Rápido del Encendedor, Tolva con barrera ignífuga, Cámara cerámica refractaria, Alimentador interno |
wymiary
Dimensiones
Dimensiones del quemador E50 [mm]
| Designación | Dimensión [mm] | Descripción |
|---|---|---|
| A | 580 | longitud total |
| B | 238 | longitud de la cámara de combustión |
| C | 210 | altura exterior de la cámara |
| D | 230 | ancho de la cámara (vista frontal) |
| E | 320 | ancho total del quemador |
| F | 350 | altura total del quemador |
Dimensiones de montaje E50 [mm]
| Designación | Dimensión [mm] | Descripción |
|---|---|---|
| E | 320 | ancho total del quemador |
| G | 260 | ancho de la ventana de montaje |
| H | 290 | diagonal de la ventana de montaje |
| J | 80 | margen desde el borde de la carcasa |
zestaw
Conjunto
El conjunto incluye:
- Quemador Revo EC 16kW con cámara de combustión rotativa InCroX®
- Controlador S.Control
- Alimentador externo
pliki
Archivos para descargar
